Самостоятельная установка тарелки экономит деньги на мастере, если понимать логику сигнала. В гайде — как настроить спутниковую антенну самостоятельно: выбор конвертера и кронштейна, расчёт азимута, юстировка по прибору и типовые ошибки новичков.
Что понадобится для самостоятельной настройки
- Спутниковая антенна (тарелка) нужного диаметра под ваш спутник и регион.
- Конвертер (LNB) — обычно круговой для «Триколор»/«НТВ-Плюс» или линейный под другие спутники; уточняйте под оператора.
- Кронштейн, анкерные болты, комплект крепежа под материал стены или мачты.
- Коаксиальный кабель 75 Ом, подходящие F-разъёмы и инструмент для их монтажа.
- Ресивер или CAM-модуль с тюнером, телевизор.
- Сателлитметр для контроля сигнала. Для предварительного определения направления можно использовать смартфон с приложением, показывающим положение спутника; точную юстировку выполняют по индикатору качества сигнала ресивера или измерительному прибору.
- Компас, уровень, страховка при работах на высоте.
Работа на крыше — зона риска. Если нет лестницы, страховки и опыта, лучше вызвать монтажника. Не устанавливайте антенну рядом с воздушными линиями электропередачи. Самостоятельная настройка имеет смысл на одноэтажных домах, балконах и мачтах с безопасным доступом.
Куда ставить тарелку: обзор неба
Спутниковый сигнал идёт «с неба» по прямой. Нужен чистый сектор в сторону спутника: без соседских крыш, высоких деревьев и стен, пересекающих направление на спутник. Листва тоже препятствие — нельзя рассчитывать, что сигнал нормально «пройдёт через дерево»; дерево может мешать и на значительном расстоянии от антенны, если стоит на линии приёма.
Направление зависит от координат места установки и орбитальной позиции спутника. Ориентироваться просто на «юг» недостаточно — заранее рассчитайте азимут и угол места для своей точки.
Азимут, угол места (elevation) и угол поворота LNB (skew) для вашего адреса можно узнать в онлайн-калькуляторах покрытия: вводите спутник и город — получаете градусы. Запишите значения до подъёма на крышу.
Сборка: конвертер, мультифид, кабель
- Закрепите кронштейн строго по уровню: перекос мачты потом сложно компенсировать только «крутилкой» тарелки.
- Соберите зеркало антенны по инструкции производителя, не перетягивая болты «на глаз» до трещин.

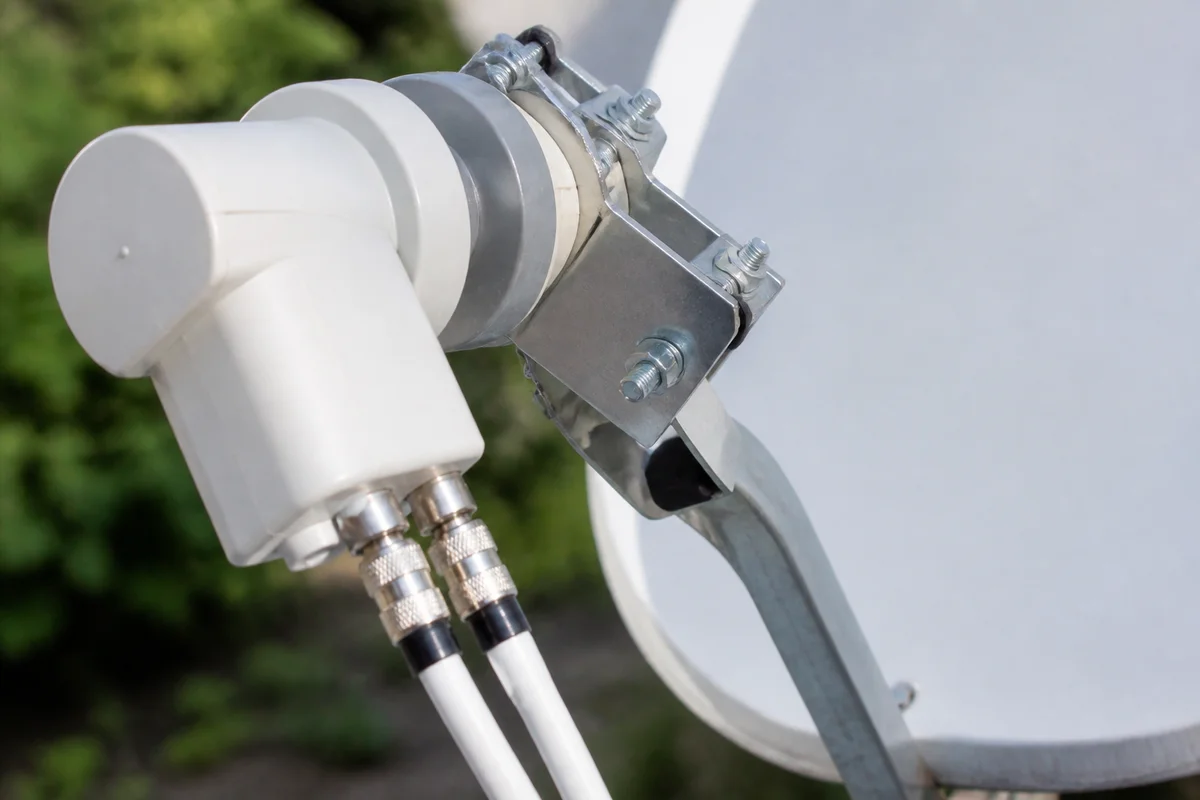

- Установите конвертер в держатель: метка/шкала на воротнике помогает выставить начальный угол поворота LNB (skew). Для спутников с линейной поляризацией точная настройка skew важнее; для 36°E с круговой поляризацией («Триколор», «НТВ-Плюс») обычно достаточно начального положения по шкале.
- Наденьте F-разъёмы на кабель, соедините конвертер с ресивером. Перед подключением проверьте разъёмы: ни одна жила оплётки не должна касаться центрального проводника — короткое замыкание может отключить питание LNB ресивером и дать нулевой сигнал. Подключать и переподключать спутниковый кабель безопаснее при выключенном ресивере. Избегайте перегибов и влаги на стыках — используйте герметизацию.
- Протяните кабель внутри дома к месту ресивера, оставьте петлю запаса.
Если планируете несколько спутников на одной тарелке, заранее продумайте мультифид и расстояние между конвертерами — это уже отдельная тонкая настройка.

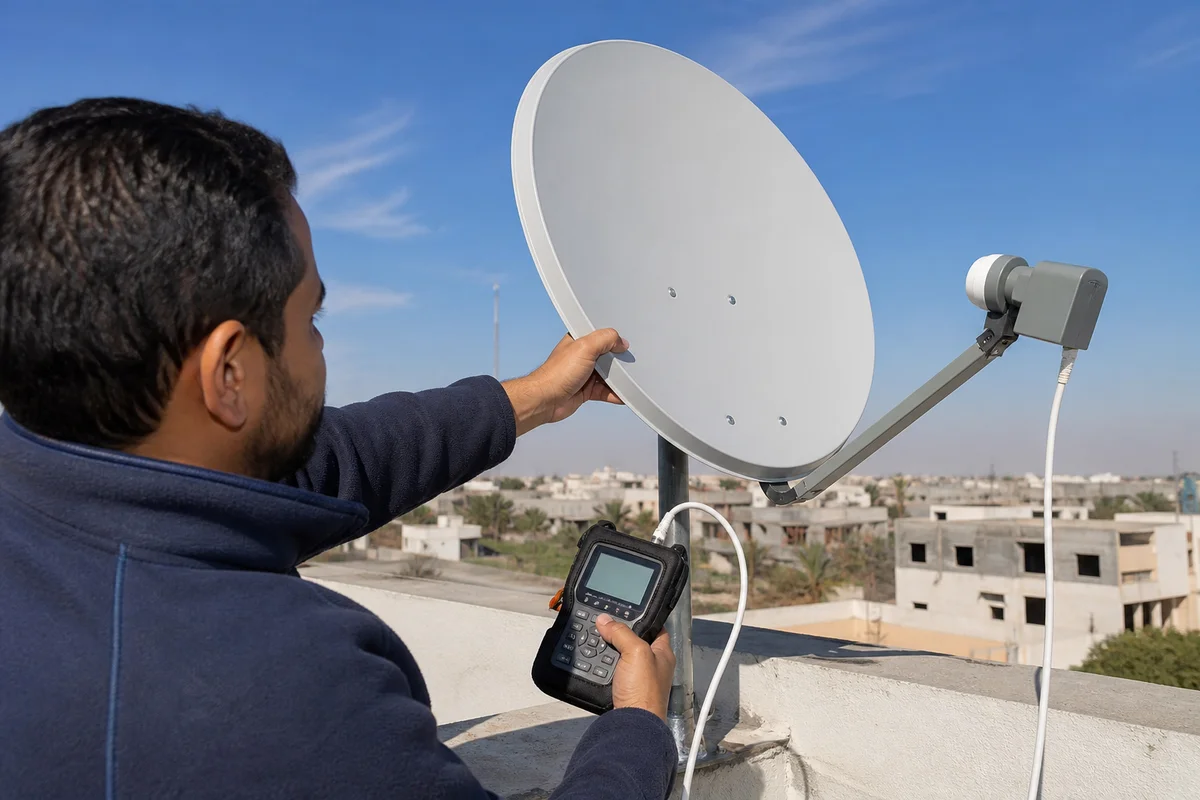

Пошаговая юстировка антенны
Большинство бытовых спутниковых антенн — офсетные. Не пытайтесь выставлять рассчитанный угол места простым измерением наклона поверхности зеркала: конструкция антенны уже имеет офсетный угол. Ориентируйтесь на шкалу крепления и инструкцию производителя, а окончательную настройку выполняйте по качеству сигнала.
- Выставьте по компасу грубый азимут и затяните крепления не до конца — тарелка должна двигаться с усилием.
- Выставьте угол места по шкале кронштейна, если она предусмотрена конструкцией.
- Включите ресивер. Перед юстировкой выберите актуальный рабочий транспондер нужного спутника: проверьте частоту, поляризацию и символьную скорость по данным оператора. Устаревший транспондер может показывать нулевое качество даже при правильно направленной антенне. Откройте индикаторы качества и силы сигнала.
- Медленно двигайте тарелку по горизонтали, пока прибор или шкала качества не «оживут».
- Подстройте вертикаль мелкими шагами.
- При необходимости поверните конвертер вокруг оси (skew), добиваясь максимума качества, не только силы. Для круговой поляризации на 36°E этот шаг обычно менее критичен, чем для линейной.
- Затягивайте крепёж постепенно и равномерно, следя за показателем качества: при окончательной фиксации антенна может немного сместиться. Перепроверьте сигнал после затяжки.
- Сделайте поиск каналов и проверьте несколько транспондеров, в том числе заведомо более слабые для вашего региона. Хороший сигнал на одном транспондере ещё не гарантирует оптимальную юстировку антенны.
Шкала «Сила» часто показывает лишь наличие сигнала от LNB и сама по себе не означает, что найден нужный спутник. При настройке ориентируйтесь прежде всего на «Качество»: именно его рост означает захват транспондера.
Как понять, что пойман именно нужный спутник
Появление качества ещё не гарантирует, что антенна направлена на нужную орбитальную позицию. Запустите поиск на контрольном транспондере и сравните найденные каналы с перечнем оператора. Если появились совершенно другие каналы, вероятно, вы настроились на соседний спутник — вернитесь к грубой наводке и проверьте азимут.
Настройка ресивера после «попадания» в спутник
Когда качество стабильно и максимально возможно для вашей точки, запустите автопоиск или ручной поиск по параметрам оператора. Добивайтесь максимально возможного и стабильного показателя качества. Абсолютные проценты сравнивать между разными моделями ресиверов бессмысленно — их шкалы не стандартизированы. Для платного ТВ потребуется карта/модуль и активация у оператора.
Сохраните список, настройте порядок избранного, проверьте ТВ-гид. Если часть каналов кодирована — это вопрос подписки, а не угла тарелки.
Типичные ошибки самостоятельной настройки
- Кривой кронштейн — тарелка «плывёт» после ветра.
- Не тот тип конвертера — круговой/линейный перепутаны под спутник.
- Слишком длинный или низкокачественный кабель — увеличивает затухание сигнала. Дополнительные соединения, плохие F-разъёмы и повреждения кабеля ещё больше ухудшают приём.
- Короткое замыкание в F-разъёме — оплётка касается центральной жилы, LNB не получает питание.
- Ориентация «на соседскую тарелку» — у соседа может быть другой спутник.
- Настройка только по одному транспондеру — проверьте несколько частот и убедитесь, что пойман нужный спутник.
- Работа в одиночку без связи — удобнее два человека: один у тарелки, второй у телевизора по телефону.
Когда без мастера не обойтись
Высотные работы без страховки, сложный мультифид, слабое покрытие на краю диаграммы, повреждённый конвертер, необходимость согласования с УК на многоэтажке — поводы вызвать специалиста. Самостоятельная настройка окупается там, где доступ безопасен и спутник один.
Погода, снег и обслуживание после настройки
Даже идеально выставленная тарелка со временем «уходит» от ветра и перепадов температуры. Периодически осматривайте крепёж, особенно после сильного ветра или если качество сигнала заметно ухудшилось. Налипший мокрый снег или лёд на зеркале и в районе конвертера могут существенно ослабить сигнал — вплоть до полного пропадания приёма. Очищайте антенну осторожно, не деформируя зеркало и не повреждая покрытие.
Следите за герметичностью разъёмов у конвертера: вода внутри F-соединения — частая причина «плавающего» сигнала после дождя. Изолента со временем отходит; лучше термоусадка или специальный герметизирующий компаунд.
Если качество резко упало без ветра и работ на крыше, сначала исключите кабель и ресивер: если есть возможность, временно подключите LNB к ресиверу заведомо исправным коротким кабелем — это поможет исключить повреждение основной линии. Проверьте питание конвертера в меню тюнера, осмотрите, не сдвинут ли держатель LNB.
Краткий чек-лист
- Азимут и угол места с калькулятора.
- Крепкий кронштейн по уровню.
- Правильный LNB, исправные F-разъёмы без КЗ, герметизация на улице.
- Актуальный контрольный транспондер → грубая наводка → максимум качества → затяжка.
- Проверка, что пойман нужный спутник, и нескольких транспондеров.
- Осмотр крепежа после сильного ветра или при падении качества.
Вывод
Понять, как настроить спутниковую антенну самостоятельно, можно по схеме: обзор неба → крепёж → кабель → выбор контрольного транспондера → юстировка по качеству сигнала → проверка спутника и поиск каналов. Не торопитесь с финальной затяжкой болтов и всегда перепроверяйте уровень после фиксации — именно этот шаг отделяет «поймал на минуту» от стабильной картины в непогоду.
